Curva S

A curva S é uma ferramenta gerencial que tem como principal objetivo comparar o planejado x realizado.

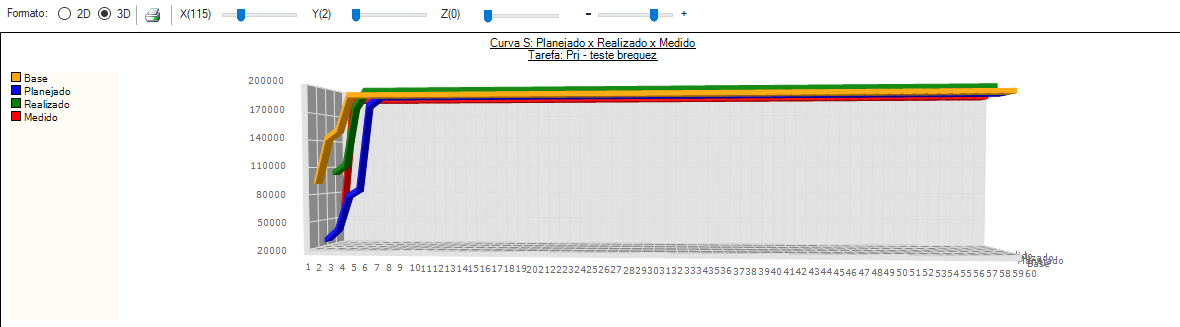

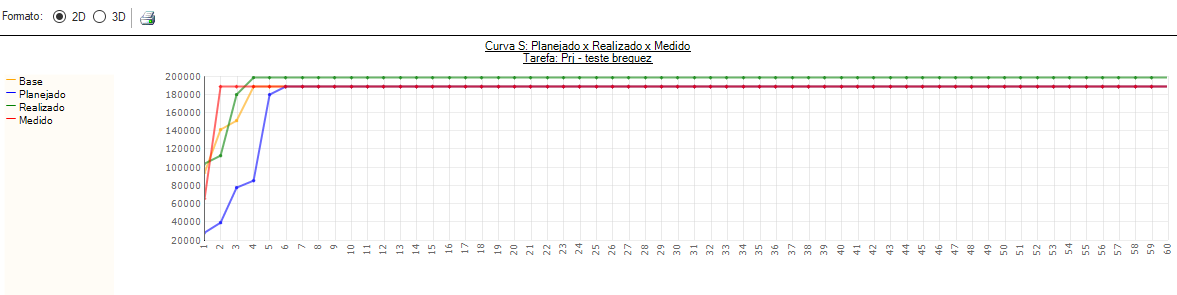

Através dessa opção é possível visualizar um gráfico em 2D ou 3D de cada item da planilha, considerando pelo menos um dos grupos DNIT do período, de acordo com o cronograma Previsto, Realizado, Medido, Base e Apropriado.

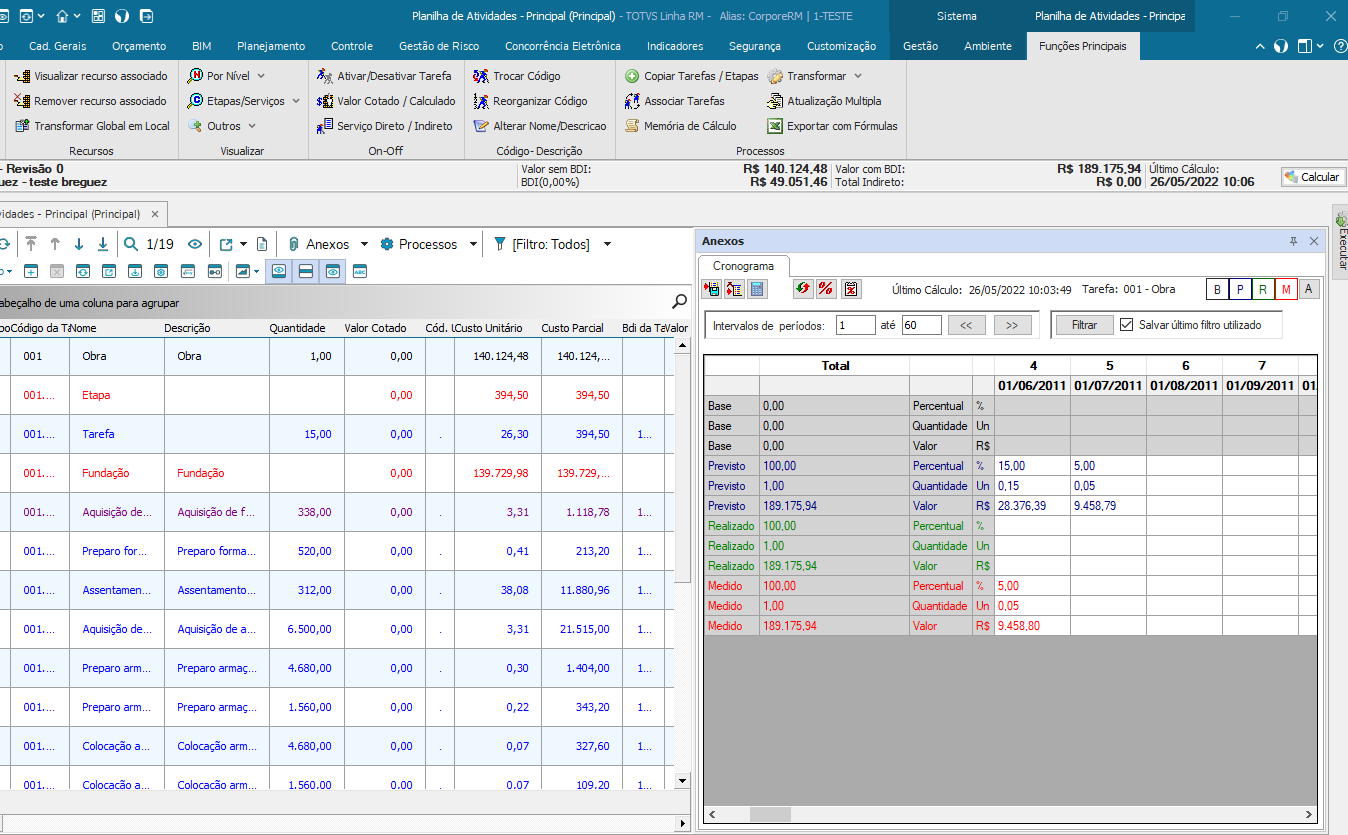

Abaixo do gráfico são visualizadas os valores dos cronogramas selecionados distribuídos por tarefas e por período. Para definir qual cronograma (Base, Previsto, Realizado, Medido e Apropriado) será visualizado, basta selecionar na tela do processo.

A Curva S poderá ser visualizada nas opções Simples ou Acumulada.
Simples: Ao gerar a Curva S serão listados os valores separados por períodos.

Acumulada: Ao gerar a curva S serão listados os valores acumulados dos períodos.
Passo a Passo

1º) Na primeira tela do Assistente de geração da Curva S, é possível selecionar quais Grupos de Custo (DNIT) serão considerados na Curva S ou somente desmarcar a opção "Filtrar por grupo de custo" para que o filtro não considere Grupos de Custo. Deve ser selecionado o campo Origem da Informação, esta opção permite que os valores cadastrados na Planilha de Atividades, Planilha de Serviços ou em algum dos Cenários ativos sejam usados para a visualização da Curva S.

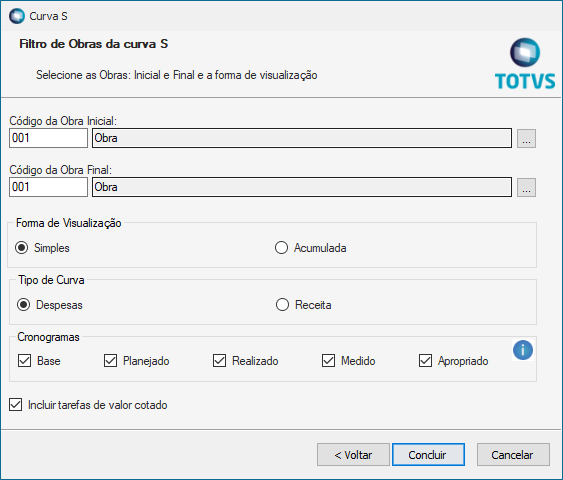

2º) Na segunda tela do Assistente de geração da Curva S, selecione quais Obras serão consideradas na Curva S. A forma de visualização Simples ou Acumulada e o Tipo da Curva, que poderá ser por Despesas ou Receitas.

Base: O cronograma tem como objetivo armazenar o planejamento inicial do projeto.

Planejado: É possível identificar mudanças ocorridas em caso de replanejamento e identificar se estas mudanças foram benéficas ou não e se outras ações deverão ser tomadas.

Realizado:  Será acumulado no cronograma realizado o percentual ou quantidade apropriada da tarefa.

Medido: Será acumulado no cronograma medido o percentual ou quantidade apropriada da tarefa.

Apropriado: O Cronograma Apropriado, você pode associar cada movimentação às tarefas do programadas.

Tarefa receita
Uma tarefa é considerada receita quando o recurso associado a ela é um insumo do tipo receita. Este insumo em seu cadastro pode ter um tipo de derivação ou não. Se o insumo derivado tiver fórmula, é necessário informar o Tipo de derivação "Derivado para tarefa x cronograma". Se o insumo receita não utiliza fórmula o tipo de derivação passa a ser "Não se aplica".
Para que seja considerado na curva S as receitas, o tipo de curva deve ser "Receita". O filtro será: Por grupo de custo e por obras. A fórmula de visualização será: simples ou acumulada. O gráfico dispõe de duas formas de visualização: 2D ou 3D e divide por abas os cronogramas Planejado, Realizado e Medido.

Curva S para a Planilha de Serviços e Cenários
A Curva S é gerada a partir da curva ABC de serviços que demonstra o total da quantidade e o valor do insumo utilizado na obra. Com estas informações a curva S aplica os percentuais cadastrados por período no cronograma da planilha de serviços.

Na Curva S serão exibidas as tarefas da Planilha de Serviços, onde as mesmas deverão ser listadas com as datas dos períodos conforme o parametrização (Opções - Parâmetros - Totvs Obras e Projetos - Projetos - Aba Cronograma - Período), o número de períodos e os tipos de períodos (Personalizado, Diário, Semanal, Semanal Corrido, Quinzenal, Quinzenal Corrido e Mensal).
