Objetivo:

O objetivo deste documento é a auxiliar usuários na criação de um Gráfico Drill Down utilizando como fonte de dados uma consulta SQL. Gráficos do Tipo Drill Down, possibilitam a exploração das informações em diferentes níveis de detalhes, de forma hierárquica.

Como Criar:

Para criar um Gráfico Drill Down, acesse o menu Gestão | Gráficos e clique no botão Novo. Na tela de cadastro, será necessário preencher os campos obrigatórios, como: titulo, categoria e fonte de dados. Neste exemplo, utilizaremos uma Consulta SQL como Fonte de Dados. Assim, será necessário preencher também o campo Consulta SQL.

Veja o documento Criação de Gráfico para visualizar detalhadamente como criar um novo gráfico.

Após salvar a tela, o RM solicitará que seja feita a configuração do gráfico. Para isso, clique no botão Sim ou acesse o menu Processos > Assistente de Configuração de Gráfico.

Configurando o Gráfico Drill Down:

O Assistente de Configuração apresenta opções de Construção Construção e de Apresentação. No exemplo desta página, será feita a criação de Gráfico em Barra.

Informações

icon	false

CONFIGURAÇÕES DE CONSTRUÇÃO

Deck of Cards

id	Assistente de Configuração

Card

id	Cenário
label	Cenário
title	Cenário

Exemplo:

Neste exemplo, utilizaremos uma consulta SQL que terá como resultado dados de funcionários, coletados das tabelas PFUNC e PSECAO. Como mostrado abaixo:

A consulta abaixo retornará dados dos campos: CHAPA, NOME, SALARIO, FUNÇÃO E SEÇÃO

Bloco de código

language	sql
firstline	1
title	Consulta:
linenumbers	true

SELECT PFUNC.CHAPA,
       PFUNC.SALARIO,
       PFUNC.NOME,
       PFUNCAO.NOME     AS FUNCAO,
       PSECAO.DESCRICAO AS SECAO
FROM   PFUNC (NOLOCK)
       INNER JOIN PSECAO (NOLOCK)
                ON ( PFUNC.CODCOLIGADA = PSECAO.CODCOLIGADA
                     AND PFUNC.CODSECAO = PSECAO.CODIGO )
       INNER JOIN PFUNCAO(NOLOCK)
                ON ( PFUNC.CODCOLIGADA = PFUNCAO.CODCOLIGADA
                     AND PFUNC.CODFUNCAO = PFUNCAO.CODIGO )
WHERE  PFUNC.CODCOLIGADA = :$CODCOLIGADA

Card

id	Tipo de Gráfico
label	Tipo de Gráfico
title	Tipo de Gráfico

Tipo de Gráfico

Nessa tela deve ser selecionado qual o tipo de gráfico será construído. Selecione o tipo Barra e clique em Próximo.

Card

id	Séries
label	Séries
title	Séries

Séries

Devemos cadastrar nesta tela as séries do gráfico. Seguindo o exemplo da consulta SQL, serão incluídas 3 séries:

Série1 (SEÇÃO): Responsável por exibir o Total de Salários por Seção.
Série 2 (FUNÇÃO): Responsável por exibir o Total de Salários por Função de uma determinada Seção.
Série 3 (FUNCIONÁRIO): Responsável por exibir o Salário das Chapas de uma determinada Seção e Função. Será exibido o valor dos salários das chapas correspondentes a função selecionada. Ao selecionar qualquer função, o gráfico exibirá os salários das chapas correspondentes a mesma.

Apenas a Série 1 ficará 'Visível' e as demais ficarão invisíveis, assim, ao abrir o gráfico apenas os dados da Série 1 serão exibidos. Ao clicar nos itens da Série 1, será exibido os dados da Série 2 e posteriormente da Série 3. A configuração ficará como mostrado na figura abaixo:

Preencha também o campo 'Texto' que está disponível na aba Opções da Série, para todas as séries:

Informações

title	Lembre-se

As informações no Gráfico do Tipo Drill Down são exibidas de forma hierárquica.

Para cadastrar uma série, clique no botão Adicionar e defina o nome da série.

Card

id	Dados
label	Dados
title	Dados

Dados

Aqui faremos a configuração para ligar as Séries aos dados retornados pela Consulta SQL. Essa tela possui três abas de configuração: Pontos, Binding de Séries e Série auto-criada.

Na aba Binding de Séries serão exibidas as 3 séries cadastradas. Faremos a seguinte configuração:

Selecione a Série 1

Clique no campo SEÇÃO
Propriedades do Argumento (Selecione Table1.SECAO)
Propriedades do Valor (Selecione Table1.SALARIO)
Desta forma, acabamos de ligar a Série 1 do Gráfico ao Código da Seção retornado pela SQL.

Selecione a Série 2

Clique no campo FUNÇÃO
Propriedades do Argumento (Selecione Table1.FUNCAO)
Propriedades do Valor (Selecione Table1.SALARIO)
Desta forma, estamos informando que o campo SALARIO deverá ser somado para cada função.

Selecione a Série 3

Clique no campo FUNCIONARIO
Propriedades do Argumento (Selecione Tabe1.CHAPA)
Propriedades do Valor (Selecione Table1.SALARIO)

Desta forma, estamos informando que o campo SALARIO deverá ser exibido para cada seção.

Após configurar a Propriedade do Agrupamento e a Propriedade do Valor, acesse a aba Pontos e visualize os dados que serão utilizados na representação do gráfico:

- Drill Down*
  Esta opção permite parametrizar as ações que serão realizadas pelo Gráfico
  Nesta tela vamos configurar um gráfico para que o mesmo retorne dados baseado nas informações do gráfico anterior.
  Selecione a Série 1 (SEÇÃO)
- No Campo GATILHO: Selecione a opção: Clique Simples
- TIPO DE DRILL DOWN selecione a opção GRÁFICO
- SÉRIE DE DESTINO (Selecione a opção FUNÇÃO)
  Resumidamente, estamos dizendo que ao clicar nos itens da Série 1 (SEÇÃO), o gráfico da Série 2 (FUNÇÃO) será carregado, ou seja, na Série 1 é exibido OS VALORES de salários por seção.
  Se clicarmos na barra de qualquer SEÇÃO exibida, será carregado um segundo gráfico que refere-se a Série 2 (FUNÇÃO) que exibirá o total de salários por função da seção.
  Selecione a Série 2 (FUNÇÃO)
- No Campo GATILHO: Selecione a opção: Clique Simples
- TIPO DE DRILL DOWN selecione a opção GRÁFICO
- SÉRIE DE DESTINO (Selecione a opção FUNCIONÁRIO)
  Nesta parametrização realizada, ao clicar em uma das barras da Série 2 (FUNÇÃO), será exibido os salários de cada funcionário (chapa) da determinada função selecionada.
  Por último, devemos configurar a Série 3 (FUNCIONÁRIO)
- No Campo GATILHO: Selecione a opção: Clique Simples
- TIPO DE DRILL DOWN selecione a opção DADOS
  Neste caso, não temos mais gráficos a serem exibidos. Estamos no último nível de informação da consulta SQL.
  Desta forma, o sistema exibirá apenas um quadro com um resumo das informações quando clicarmos em uma das barra da Série 3 (FUNCIONÁRIOS).
- Visualizando o Gráfico Drill Down

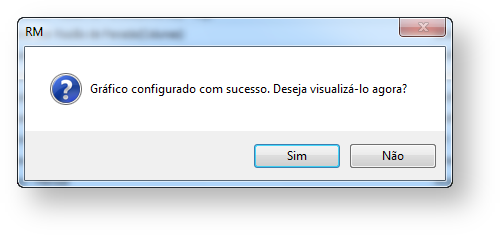

  Ao finalizar o Assistente de configuração de Gráficos será apresentada a mensagem para visualização do Gráfico. Clique em SIM para visualizar o Gráfico.

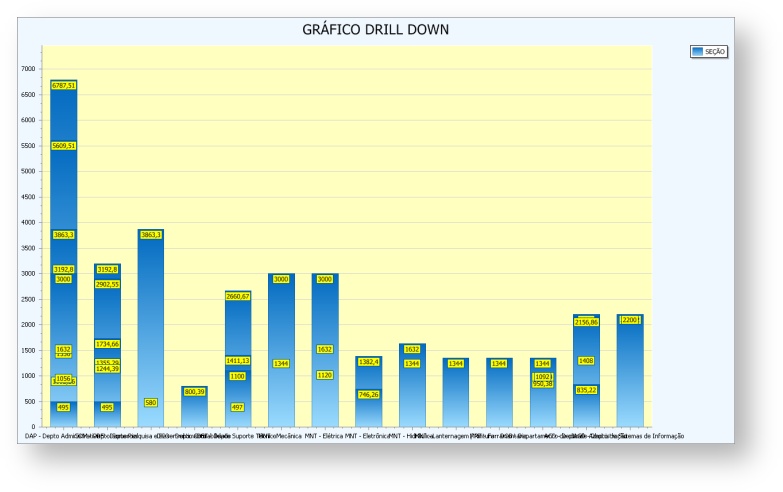

  O Gráfico foi Gerado com as barras onde cada uma refere-se a uma SEÇÃO, observe que os valores apresentados referem-se aos salários de cada funcionário existente naquela SEÇÃO. (Figura 1.)

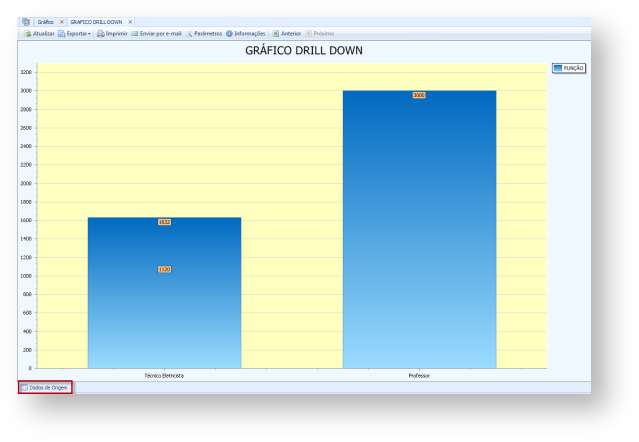

  Para visualizar os salários por FUNÇÃO, basta clicar em qualquer barra do Gráfico. Neste instante será apresentado o Gráfico com os valores salariais por função. (Figura 2.)
  Figura 1.

  Neste Gráfico (Figura 2) é possível visualizar as Funções mais os valores salariais respectivos a cada seção.
  Neste caso para visualizar o funcionário respectivo aquela Função Basta Clicar no Botão DADOS de Origem (Figura 3.)
  Figura 2.

  Observe os dados abaixo listados:
  Refere-se aos funcionários respectivos a Função:
  Chapa, Salario, Nome, Função, Seção
  Figura 3.

  Recursos adicionais (Configurações de Formatação)

  Gráfico: Personalize as propriedades do Gráfico (Cor de Fundo, Estilo de Preenchimento)
  Diagrama: Personalize as propriedades do Diagrama (Margens, Layout do Papel)
  Painéis: Customize diagrama de Paineis
  Eixos: Visualização e Posição dos eixos: X e Y do Diagrama
  Séries: Personaliza as opções de exibição tipo específico de uma série (Aparência, cor, borda, Sombra)
  Rótulo de Ponto: (Layouts de Configuração, Configurações do Texto, Configurações de Sobreposição).
  Títulos de Gráfico: (Adicione e personalize Título de Gráfico).
  Legenda: (Personalize propriedades de Legenda)
  Anotações: (Cria Anotações ancorado em um gráfico)

  Para mais informações sobre a customização do gráfico e as configurações de apresentação, acesse o documento Configuração de Gráfico.
