Objetivo:

Esta página tem por objetivo apresentar um exemplo de Conceito utilizando a Conexão de Origem Data Server (N tabelas) e Conexão Destino arquivo texto.

Exemplo Prático:

Neste exemplo, iremos exportar dados da tabela de produto utilizando a Conexão Origem Data Server e Conexão Destino arquivo texto.

Informações

icon	false

Deck of Cards

id	Cadastrando Conceito

Card

id	1
label	1° Passo

Cadastre o Conceito utilizando os dados abaixo:

Nome: Origem DataServer | Destino TXT - Tabela Produtos
Sistema: T
Descrição: Origem DataServer | Destino TXT - Tabela Produtos

Card

id	2
label	2° Passo

Crie uma Conexão Origem do tipo Data Server RM.NET, conforme imagem abaixo:

Depois de feita a seleção da opção acima, apresentará uma janela para o usuário. Nesta, vamos configurar a conexão.

Nome: Origem_DataServer
Servidor: EstPrdDataBR (Produtos)

Aviso

icon	false
title	Importante/Saiba Mais

Para consultar o nome do DataServer/Action de determinado cadastro no RM, acesse a visão de cadastro e pressione as teclas Ctrl + Alt + F9. Uma janela abrirá contendo a informação do DataServer/Action.

Card

id	3
label	3° Passo

Depois de criada a Conexão Origem temos acesso a diversas tabelas ligadas ao DataServer.

Card

id	4
label	4° Passo

Agora, vamos configurar a Conexão Destino. Crie uma conexão do tipo Arquivo Texto, conforme imagem abaixo:

Na janela que será aberta, preencha os seguintes campos:

Nome: Destino_TXT
Tipo de Arquivo: Arquivo separado por delimitador
Delimitador: |
Aquivo: Diretório: C:\TBC\

Aba Tabelas

Adicione uma Tabela
- Nome: Produtos
Adicione as colunas
- IDPRD
- CODIGOPRD
- DESCRICAO
- TEMPOMAX

Depois de realizar o cadastro, a Conexão Destino retornará a seguinte estrutura:

Card

id	5
label	5° Passo

A próxima etapa será realizar a lição entre a Conexão Origem e a Conexão Destino. Acesse a aba Ligações, localizada no lado esquerdo superior do cadastro do conceito.

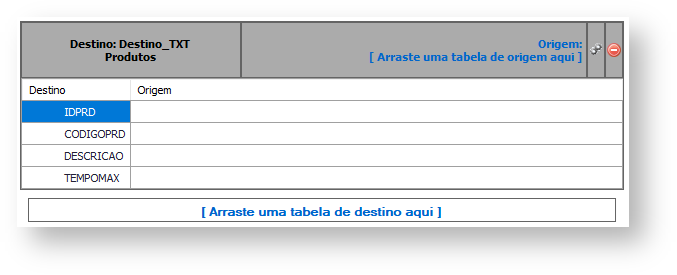

Ao acessar a aba, a mensagem “Arraste uma tabela de destino aqui” será apresentada. Clique na tabela de destino, segure e arraste para a mensagem mencionada.

Para incluir os campos da tabela de origem, primeiramente selecione a tabela TPRODUTO e arraste para a parte superior direita da tabela acima.

Os campos podem ser associados através do recurso arraste e solte.

O único campo que não estará presente na tabela TPRODUTO é o TEMPOMAX.

Card

id	6
label	6° Passo

Para buscarmos a informação deste grupo, vamos utilizar a ferramenta Operações | Lookup, presente no lado direito inferior do conceito.

Ao selecionar a opção Lookup, uma janela será apresentada.

Preencha os campos conforme abaixo:

Card

id	7
label	7° Passo

Com o Lookup devidamente configurado, volte na aba Ligações.

Arraste o operador Lookup para o campo Origem do TEMPOMAX.

Card

id	8
label	8° Passo

Ao realizar o procedimento acima, teremos que associar as chaves primárias para que o campo TEMPOMAX seja retornado corretamente.

Na sequencia, salve o conceito.

Card

id	9
label	9° Passo

Na visão do cadastro do Conceito, selecione o registro do exemplo criado, clique em Processos | Processar Novo Conceito. Avance no assistente de execução até finalizá-lo.
