Preparação de do Ambiente Local.

1.Scripts.

Owner SGIB.

Adicionar as colunas na tabela DDN_CCT_ENTRADA_INTEGRACAO

...

ALTER TABLE DDN_CCT_SAIDA_INTEGRACAO ADD DT_HR_LEITURA_BS DATE;
ALTER TABLE DDN_CCT_SAIDA_INTEGRACAO ADD DT_HR_LEITURA_CTS DATE;
ALTER TABLE DDN_CCT_SAIDA_INTEGRACAO ADD OBS_LEITURA_CARGA VARCHAR2(250);

Owner PIMS "Para ambiente local (com banco de dados local instalado)".

create table CTT_EQUIPTOS (
CD_EQUIPTO number(8,0) NOT NULL,
FG_TP_EQUIP varchar(1),
CD_TP_RECURSO varchar2(2),
NO_PLACA varchar2(8),
FG_VEICULO varchar(1),
DTHR_ATUALIZACAO date,
CD_TP_COMPO number(2,0),
QT_TARA_PADR number(5,0),
QT_VOLUME number(8,2),
FG_DISPONIB varchar(1),
DE_INTEGRACAO varchar(20),
CD_TAG_RAVO varchar2(50),
ROWVERSION number(5,0),
CONSTRAINT CTT_EQUIPTOS_PK PRIMARY KEY (CD_EQUIPTO) USING INDEX TABLESPACE PIMS_INDX)
TABLESPACE PIMS_DATA;

create table CTT_INSTANCIAS (
INSTANCIA varchar2(5) NOT NULL,
DE_INSTANCIA varchar2(40) NOT NULL,
ROWVERSION number(5,0) NOT NULL,
CONSTRAINT CTT_INSTANCIAS_PK PRIMARY KEY (INSTANCIA) USING INDEX TABLESPACE PIMS_INDX)
TABLESPACE PIMS_DATA;

create table CTT_TBL_BALANCA (
INSTANCIA varchar2(5) NOT NULL,
CD_BALANCA number(3,0) NOT NULL,
DE_BALANCA varchar2(50),
NM_COMPUTADOR varchar2(30) NOT NULL,
NM_PONTO_CONTROLE varchar2(5),
CD_INTEGRACAO varchar2(20),
FG_HABILITA_FILA varchar(1),
CD_INTEGRACAO_2 varchar2(20),
ROWVERSION number(5,0),
CONSTRAINT CTT_TBL_BALANCA_PK PRIMARY KEY (INSTANCIA,CD_BALANCA) USING INDEX TABLESPACE PIMS_INDX)
TABLESPACE PIMS_DATA;

create table CTT_TBL_BALANCA_PONTOCONTR (
INSTANCIA varchar2(5) NOT NULL,
CD_BALANCA number(3,0) NOT NULL,
NM_PONTO_CONTROLE varchar2(5) NOT NULL,
DE_INTEGRACAO varchar2(20) NOT NULL,
CD_INTEGRACAO varchar2(20),
FG_HABILITA_FILA varchar(1),
ROWVERSION number(5,0),
CONSTRAINT CTT_TBL_BALANCA_PONTOCONTR_PK PRIMARY KEY (INSTANCIA,CD_BALANCA,NM_PONTO_CONTROLE,DE_INTEGRACAO) USING INDEX TABLESPACE PIMS_INDX)
TABLESPACE PIMS_DATA;

create table CTT_TP_PESAGEM (
INSTANCIA varchar2(5) NOT NULL,
CD_TP_PESAGEM number(2,0) NOT NULL,
DE_TP_PESAGEM varchar2(100),
QT_VOL_TOT number(1,0) NOT NULL,
ESQ_PESAGEM varchar2(3) NOT NULL,
QT_VOL_1A number(1,0) NOT NULL,
QT_PLAT_1A number(1,0),
QT_VOL_2A number(1,0),
QT_PLAT_2A number(1,0),
QT_VOL_3A number(1,0),
QT_PLAT_3A number(1,0),
QT_VOL_4A number(1,0),
QT_PLAT_4A number(1,0),
QT_VOL_5A number(1,0),
QT_PLAT_5A number(1,0),
QT_VOL_6A number(1,0),
QT_PLAT_6A number(1,0),
QT_PESAGENS number(1,0),
QT_TAM_PLAT number(2,0),
FG_BATEVOLTA varchar(1),
FG_VEICULO varchar(1),
FG_BALANCA varchar(1),
CD_TP_COMPO number(2,0),
FG_OBRIG_REC_TD varchar(1),
FG_TP_PADRAO varchar(1),
QT_LIM_BRUTO number(6,0),
PE_VAR_BRUTO number(5,2),
PE_VAR_BRUTO_MAX number(5,2),
ROWVERSION number(5,0),
CONSTRAINT CTT_TP_PESAGEM_PK PRIMARY KEY (INSTANCIA,CD_TP_PESAGEM) USING INDEX TABLESPACE PIMS_INDX)
TABLESPACE PIMS_DATA;

alter table CTT_TBL_BALANCA_PONTOCONTR add constraint CTT_TBL_BALANCA_PONTOCONTR1_FK foreign key (INSTANCIA,CD_BALANCA) references CTT_TBL_BALANCA;

create sequence CCT_CARGAS_NO_TICKET_RASTREIO
minvalue 1
maxvalue 9999999999
start with 340
increment by 1
cache 20
cycle;

create sequence CCT_COMPOSICAO_ID_VIAGEM
minvalue 1
maxvalue 9999999999
start with 2639
increment by 1
cache 20
cycle;

create table CTT_TOTEM_HILO_SOLINFTEC(
CD_ID_TOTEM varchar2(20) NOT NULL,
DT_HR_TOTEM date NOT NULL,
DT_HR_REQUISICAO date,
FG_STATUS varchar(1),
NO_TENTATIVAS number(1,0),
OBS_LEITURA_COMPOSICAO varchar2(250),
CD_FROTA varchar2(20),
CD_CARRETA01 varchar2(20),
CD_CARRETA02 varchar2(20),
CD_CARRETA03 varchar2(20),
CD_CARRETA04 varchar2(20),
CD_CARRETA05 varchar2(20),
CD_CARRETA06 varchar2(20),
CD_CARRETA07 varchar2(20),
CD_CARRETA08 varchar2(20),
CD_CARRETA09 varchar2(20),
CD_CARRETA10 varchar2(20),
CD_CARRETA11 varchar2(20),
CD_CARRETA12 varchar2(20),
CONSTRAINT TOTEM_HILO_SOLINFTEC_PK PRIMARY KEY (CD_ID_TOTEM,DT_HR_TOTEM) USING INDEX TABLESPACE PIMS_INDX)
TABLESPACE PIMS_DATA;

2. Edição do PIMSServer.ear "Para ambiente local (com banco de dados local instalado)".

Em ambientes que possuem o PimsServer local e comunica com o PimsServer de produção a configuração é feita da seguinte maneira:

O arquivo esta no diretório C:\Totvs\jboss-cctserver\server\sua instância ou default\deploy\PIMSServer.ear

Editar o PimsServer.ear utilizando o 7Zip:

Image Added

Image Added

Abrir o arquivo parâmetros.properties e configurar apenas as propriedades http.server.ip e http.server.port conforme o necessário.

Obs.: No ambiente de produção não deve ter essa configuração.

Image Added

Ao salvar a alteração e fechar o arquivo será exibida a seguinte a seguinte mensagem:

Image Added

Clicar em OK.

Ao fechar o 7Zip será exibido a seguinte mensagem:

Image Added

Clicar em OK.

2-1.Configuração Datasource.

...

Coluna ENABLED.: Para habilitar , deve ser configurado com o valor 'S'.

...

Coluna ENABLED.: Para habilitar , deve ser configurado com o valor 'S'.

...

Coluna ENABLED.: Para habilitar deve ser configurado com o valor 'S'.

Image Added

3.4 SincronizacaoDadosSchedulable.: "Para ambiente local (com banco de dados local instalado)".

Schedule utilizada para sincronizar as tabelas CTT_EQUIPTOS, CTT_INSTANCIAS, CTT_TBL_BALANCA, CTT_TBL_BALANCA_PONTOCONTR e CTT_TP_PESAGEM no ambiente local.

Coluna SECOND.: Para configurar o tempo de leitura da schedule, pode ser configurado a coluna SECOND, informando em segundo.

Observações.: O segundo informado deve ser separado por vírgula ',' ou barra '/' e não deve coincidir com o tempo configurado em outras schedules.

A schedule será executada no segundo 0.

Coluna ENABLED.: Para habilitar deve ser configurado com o valor 'S'.

Image RemovedImage Added

Observações.: As demais schdules que não for utilizar, devem ser desabilitadas alterando a coluna ENABLED para 'N'.

...

Código Integração.: O código de integração deve ser o mesmo que a Solinftec envia na coluna CODBALANCA das grava nas tabelas 'DDNs'.

Habilita Fila.: Habilitar fila para envio o recebimento das cargas.

Guarita

Image Added

Controle Tráfego e Balança de Entrada.

Balança de Entrada

Image Added

Balança de Saída.

...

Caso a mesma balança integra na entrada e saída, pode ser configurado da seguinte forma. Lembrando de verificar com a Solinftec o código de integração de cada balança.

Sem Guarita

Image Added

Com Guarita

Image AddedImage Removed

5.Parâmetro necessárioNecessário.

Acessar o aplicativo PAR_PIMS, no menu de opções acessar Parâmetros/Tabela.

...

Buscar o parâmetro da Seção RCMP Entrada FG_HABILITA_TOPICO_CTEBE, alterar o Valor para 'S' e Exporta para 'S'.

Buscar o parâmetro da Seção RCMP_CAR Entrada TIMEOUT_IP_SERVER_PROD, alterar o valor para 15000 e exporta para S caso não tenha em sua base, realize a inserção seguindo o exemplo a baixo. Image Added

6.Consumindo cargasCargas.

O SGIB descarrega a composição na tabela DDN_CCT_ENTRADA_INTEGRACAO para a Guarita "Ponto de controle CTE" e Controle de Tráfego e Balança de Entrada "Ponto de controle CTEBE" com status 1 (Coluna FG_CTRL_TRAFEGO), a schedule lê a tabela, altera o status para 2 e envia para o SPA_OFF(Client).

O mesmo ocorre com a tabela DDN_CCT_ENTRADA_INTEGRACAO para a balança de entrada "Ponto de controle BE" com status 1 (Coluna FG_CTRL_BE), a schedule lê a tabela, altera o status para 2 e envia para o SPA_OFF(Client).

O mesmo ocorre com a tabela DDN_CCT_SAIDA_INTEGRACAO para a balança de saída "Ponto de controle BS" com status 1 (coluna FG_CTRL_BS), a schedule lê a tabela, altera o status para 2 e envia para o SPA_OFF(Client).

Quando houver descarte de cargas o status será alterado para 3, a coluna OBS_LEITURA_CARGA deve ser observada para encontrar a possível causa.

6.1 Colunas Obrigatórias.:

Guarita CTE e Controle de Tráfego e Balança de Entrada CTE, CTEBE e BE.: Colunas obrigatórias que o SGIB deve informar para a integração ocorrer é CD_INSTANCIA,CD_VIAGEM_PATIO_INT e DT_HR_TRAFEGO.

Balança de Entrada BSBE.: Colunas obrigatórias que o SGIB deve informar para a integração ocorrer é CD_INSTANCIA,CD_VIAGEM_PATIO_INT e DT_HR_BE.

Balança de Saída BS.: Colunas obrigatórias que o SGIB deve informar para a integração ocorrer é CD_INSTANCIA,CD_VIAGEM_PATIO_INT e DT_HR_BS.

6.2 Observações.

Para a Guarita CTE e Controle de Tráfego e Balança de Entrada CTEBE , a coluna CD_CTE é o código de integração, CD_VIAGEM_PATIO_INT é o Ticket de Rastreio.

Para a Balança Entrada a coluna CODBALANCA é o código de integração, CD_VIAGEM_PATIO_INT é o Ticket de Rastreio.

Para a Balança Saída a coluna CODBALANCA é o código de integração, CD_VIAGEM_PATIO_INT é o Ticket de Rastreio.

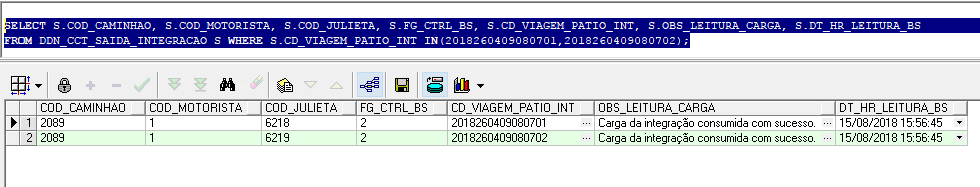

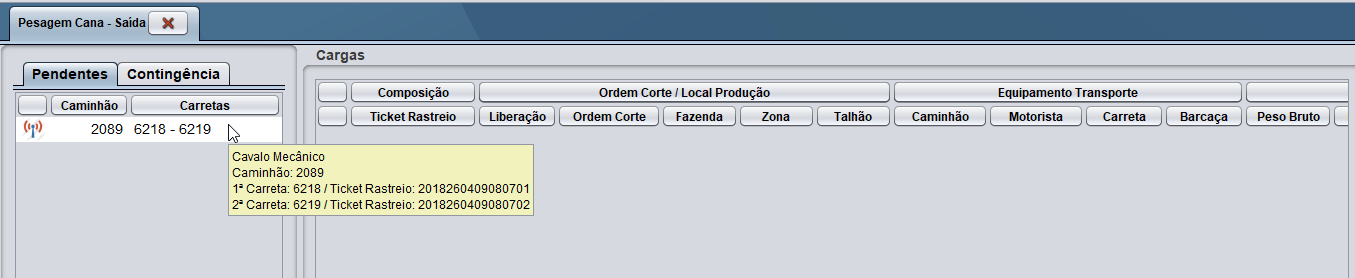

6.3 Exemplos de Carga Consumida no banco de dados.

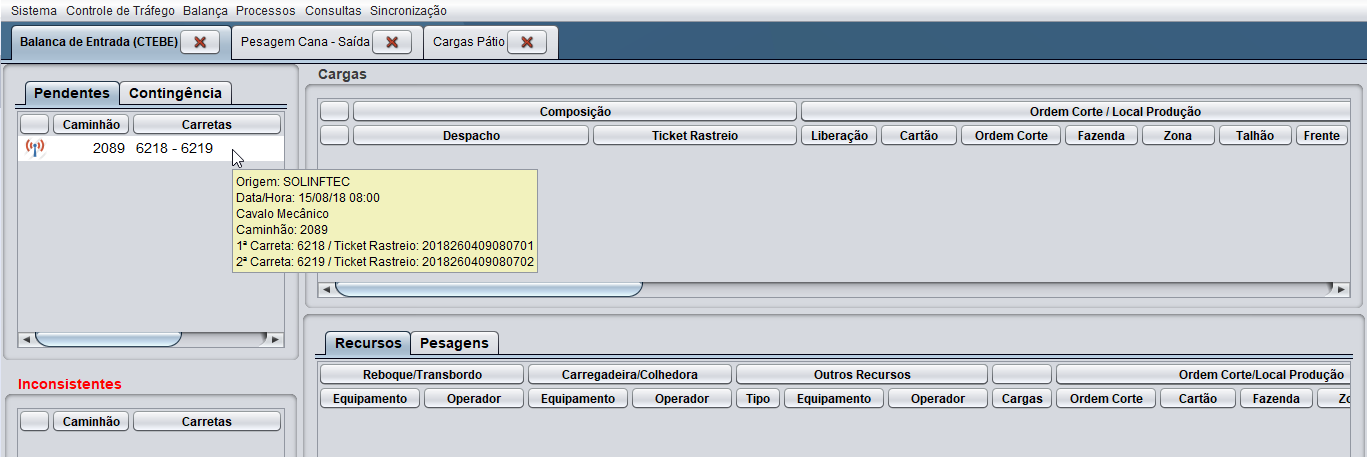

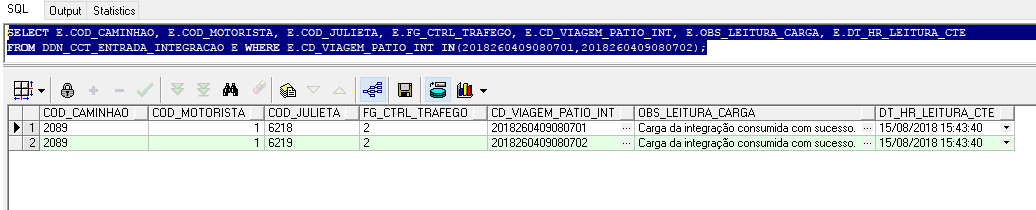

Exemplo de uma composição consumida com sucesso na Guarita (CTE).

Image Added
