CONTEÚDO

Visão Geral
Exemplo de utilização
Tela Integrações externas
1. Outras Ações / Ações relacionadas
Tela INtegrações externas
1. Principais Campos e Parâmetros
Tabelas utilizadas

01. VISÃO GERAL

Esta documentação tem como propósito orientar todos os públicos sobre como realizar a parametrização do sistema Totvs Varejo Supermercados PDV para a integração com o sistema parceiro Bnex.

02. EXEMPLO DE UTILIZAÇÃO

Caminho

Monitor Plus > Cadastro > Cadastro de parceiros

Monitor > Configurações > Configurações dePDVS > Integrações externas > Vendas

Monitor > Configurações > Configurações de PDVS > Integrações externas > Vendas > Integração 001 (002, 003 ou 004)

Monitor > Configurações > Configurações de PDVS > Integrações externas > Vendas > Integração 001 (002, 003 ou 004) > Eventos > Cancelamento da venda

Monitor > Configurações > Configurações de PDVS > Integrações externas > Vendas > Integração 001 (002, 003 ou 004) > Eventos > Finalização da venda

Pré-requisitos e Instruções

Ter acesso ao Monitor Plus;
Ter acesso ao Monitor de PDVs.

Passo a Passo

Nesta demonstração, abordaremos o cadastro do código do parceiro, o qual identificará a integração com a Benex. Além disso, apresentaremos todas as parametrizações necessárias para garantir o sucesso da integração.

1) CADASTRE O CÓDIGO DE PARCEIRO

O código faz parte do fluxo de integração da API do PDV e tem a finalidade de identificar cada integração de sistemas terceiros com nosso sistema de frente de caixa.

TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_10-39-22.png
Imagem 1 - Acessar o cadastro de parceiros

Clique no botão Incluir e cadastre um novo código de parceiro

Imagem 2 - Incluir

Defina a numeração correspondente ao código de parceiro desejado. Essa numeração só será permitida a personalização, se o código for igual ou maior que 1000.
Abaixo desse valor os códigos são definidos automaticamente pelo Servidor.
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_12-5-47.png
Imagem 3 - Código Parceiro

Defina uma descrição para identificar a integração parceira.

Imagem 4 - Descrição da integração

Defina uma descrição alternativa, caso deseje. Essa informação é opcional e não obrigatória.
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_13-51-7.png
Imagem 5 - Descrição alternativa

Ative o código do parceiro, selecionando a opção Sim no campo Ativo.

Imagem 6 - Ativar código do parceiro

Preencha os campos de cadastro e clique no botão Salvar.
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_14-0-0.png
Imagem 7 - Salvar cadastro

2) PARAMETRIZE OS PDVs

Após o cadastro o código do parceiro, acesse o Monitor de PDVs e realize a parametrização dos PDVs para o funcionamento da integração.

Configurações / Configurações de PDVs

Imagem 9 - Menu configurações

Configurações / Configurações de PDVs / Integrações externas
Acesse as configurações do menu Integrações externas.
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_14-16-15.png
Imagem 10 - Menu configurações - Integrações externas

Configurações / Configurações de PDVs / Integrações externas / Vendas

Acesse as configurações do menu Vendas.
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_14-28-42.png
Imagem 11 - Menu configurações - Integrações externas/Fluxo de venda

Configurações / Configurações de PDVs / Integrações externas / Vendas / Integração 001 (002, 003 ou 004)

Efetue as configurações da integração, escolha e acesse um dos quatro grupos disponíveis (neste exemplo, utilizaremos a integração 001).
Cada grupo representa uma integração distinta, permitindo que o PDV suporte até quatro integrações diferentes com sua API.

TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_14-34-6.png
Imagem 12 - Menu configurações - Integrações externas/Integração

Configurações / Configurações de PDVs / Integrações externas / Vendas / Integração 001 / Código do Parceiro

Insira o código do parceiro cadastrado anteriormente através do Monitor Plus.
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_14-39-50.png
Imagem 13 - Menu configurações - Integrações externas/Código do parceiro

Configurações / Configurações de PDVs / Integrações externas / Vendas / Integração 001 / Autenticação

As configurações de autenticação depende da empresa parceira. Ou seja, caso a API externa exija autenticação por meio de usuário e senha, essa informação deverá ser disponibilizada pelo parceiro.
Embora não seja obrigatório que o parceiro tenha autenticação em sua API, caso ela exista, é essencial realizar a parametrização no PDV.

TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_14-47-52.png
Imagem 14 - Menu configurações - Integrações externas/Autenticação API Parceiro

Configurações / Configurações de PDVs / Integrações externas / Vendas / Integração 001 / Eventos

Acesse e selecione o Evento do PDV no qual a API do Parceiro interagirá com o sistema de frente de caixa.

TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_14-53-45.png
Imagem 14 - Menu configurações - Integrações externas/Eventos

Configurações / Configurações de PDVs / Integrações externas / Vendas / Integração 001 / Eventos / Início da venda

Na integração com o sistema do parceiro Bnex, será utilizado o evento Início da venda
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > 01iniv.png
Imagem 15 - Menu configurações - Integrações externas/Eventos/Início da venda

Configurações / Configurações de PDVs / Integrações externas / Vendas / Integração 001 / Eventos / Início da venda / URL

Insira a URL do endpoint fornecido pela Bnex
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > 02iniv.png
Imagem 16 - Menu configurações - Integrações externas/Eventos/Início da venda/URL

Configurações / Configurações de PDVs / Integrações externas / Vendas / Integração 001 / Eventos / Início da venda / Timeout

Insira o valor de tempo de comunicação em milissegundos para a interação entre o PDV e a API do Parceiro

TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > 03iniv.png
Imagem 17 - Menu configurações - Integrações externas/Eventos/Início da venda/Timeout de leitura

Configurações / Configurações de PDVs / Integrações externas / Vendas / Integração 001 / Eventos / Subtotal da venda

Na integração com o sistema do parceiro Bnex, será utilizado o evento Subtotal da Venda
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > 01subt.png
Imagem 18 - Menu configurações - Integrações externas/Eventos/Subtotal da venda

Configurações / Configurações de PDVs / Integrações externas / Vendas / Integração 001 / Eventos / Subtotal da venda / URL

Insira a URL do endpoint fornecido pela Bnex
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > 02subt.png
Imagem 19 - Menu configurações - Integrações externas/Eventos/Subtotal da venda/URL

Configurações / Configurações de PDVs / Integrações externas / Vendas / Integração 001 / Eventos / Subtotal da venda / Timeout de leitura

Insira o valor de tempo de comunicação em milissegundos para a interação entre o PDV e a API do Parceiro
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > 03subt.png
Imagem 20 - Menu configurações - Integrações externas/Eventos/Subtotal da venda/Timeout de leitura

Configurações / Configurações de PDVs / Integrações externas / Vendas / Integração 001 / Eventos / Finalização da venda

Na integração com o sistema do parceiro Bnex, será utilizado o evento Finalização da Venda
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_14-55-50.png
Imagem 21 - Menu configurações - Integrações externas/Eventos/Finalização da venda

Configurações / Configurações de PDVs / Integrações externas / Vendas / Integração 001 / Eventos / Finalização da venda / URL

Insira a URL do endpoint fornecido pela Bnex
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_14-58-36.png
Imagem 22 - Menu configurações - Integrações externas/Eventos/Finalização da venda/URL

Configurações / Configurações de PDVs / Integrações externas / Vendas / Integração 001 / Eventos / Finalização da venda / Timeout de leitura

Insira o valor de tempo de comunicação em milissegundos para a interação entre o PDV e a API do Parceiro
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_15-5-9.png
Imagem 23 - Menu configurações - Integrações externas/Eventos/Finalização da venda/Timeout de leitura

Salvar parametrização

Salve as parametrizações clicando no botão Salvar.
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_15-8-7.png
Imagem 24 - Menu configurações - Integrações externas/Salvar parametrizações

3) ENVIE AS CONFIGURAÇÕES PARA OS PDVS

Envie as configurações para os PDVs

Comunicações \ Comandos para PDVs.
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_15-11-24.png
Imagem 25 - Menu Comunicações/ Comandos para PDVs

Selecione a loja ou PDV desejado, marque a opção Enviar configuração para o PDV.
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image2023-8-1_15-16-13.png
Imagem 26 - Menu Comunicações/ Comandos para PDVs/ Enviar configurações para PDV

4) FUNCIONAMENTO DO RECURSO NO PDV

O funcionamento do recurso Bnex depende integralmente do sistema do parceiro, pois o PDV sempre enviará requisições à API externa e aguardará as respostas sobre o que fazer. Em outras palavras, nesse cenário, a aplicação dos descontos na venda, são de responsabilidade do sistema Bnex.

As próximas imagens que veremos abaixo são meramente ilustrativas e simuladas em ambiente interno, utilizadas apenas para fins de exemplificação e não correspondem às interações oficiais do parceiro.

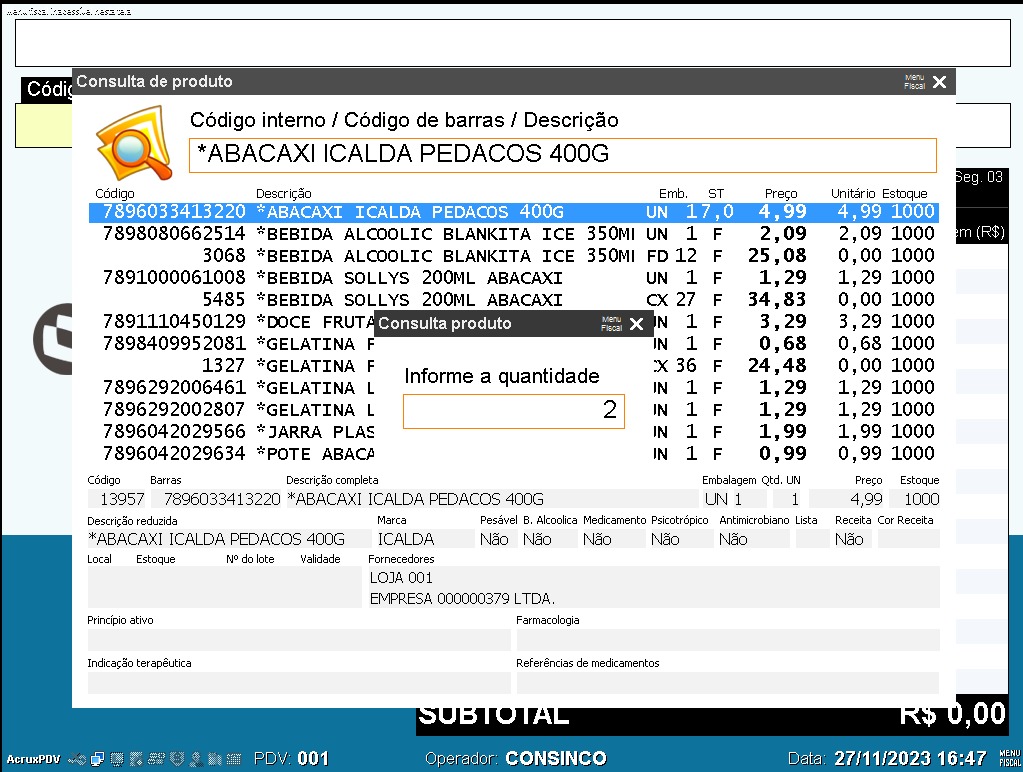

Produto identificado

Imagem 27 - Selecionando um produto durante a venda

Início da venda / interação 1

Dica: Neste caso, o PDV estabelece interação com a API no início da venda, onde o parceiro responde com a próxima instrução.
Neste exemplo, o parceiro poderá enviar uma pergunta ao operador do PDV, se o cliente possui fidelidade com o estabelecimento, para que o desconto possa ser aplicado de acordo com as regras oferecidas pelo próprio parceiro.
Dependendo da resposta o parceiro poderá solicitar outras informações ao consumidor, como por exemplo o CPF, ou simplesmente notificar ao PDV para continuar com a operação de venda.

TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image-2025-1-3_12-13-27.png
Imagem 28 - Em interação com a API

Após confirmação do parceiro para o PDV continuar a venda o produto é registrado

TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image-2025-1-3_12-17-56.png
Imagem 29 - Produto registrado no PDV

Na etap de subtotal da venda, o parceiro valida as informações retornadas pela API do PDV e aplica, ou não, os descontos.
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image-2025-1-3_12-20-44.png
Imagem 30 - Cupom sendo validado pelo parceiro para aplicar ou não desconto

Caso o cliente e a compra esteja elegível, o desconto será aplicado
TOTVS Varejo Supermercados PDV > Parametrização do PDV para integração com Bnex > image-2025-1-3_12-22-37.png
Imagem 31 - Desconto aplicado pelo parceiro

03. TELA INTEGRAÇÕES EXTERNAS

Outras Ações / Ações relacionadas

Não há.

04. TELA INTEGRAÇÕES EXTERNAS

Outras Ações / Ações relacionadas

Não há.

05. TABELAS UTILIZADAS

Não há.
