01. DADOS GERAIS

Produto:
Linha de Produto:
Segmento:
Módulo:	PDV
Função:
País:	Brasil
Ticket:
Requisito/Story/Issue (informe o requisito relacionado) :

02. SITUAÇÃO/REQUISITO

Foi solicitado a homologação do equipamento CPU Dell OptiPlex 7020 para utilização no sistema de frente de caixa.

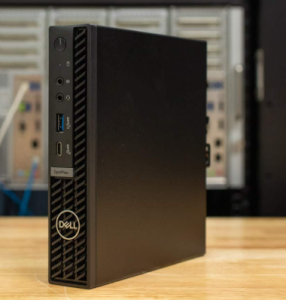

Imagem 01 - Dell OptiPlex 7020.

Item	Especificação
Modelo	Dell OptiPlex Micro 7020
BIOS	1.9.0
Processador	Intel Core i3-14100T, até 3.90 GHz
Memória	8 GB DDR5 SDRAM, 4800 MHz
Vídeo	Intel UHD Graphics

Imagem 02 - Ficha técnica do equipamento

03. SOLUÇÃO

A homologação do equipamento CPU Dell OptiPlex 7020 para utilização no sistema de frente de caixa foi devidamente realizada e deve-se seguir as seguintes instruções contidas logo abaixo para seu uso.

A CPU somente pode ser utilizada com a versão Linux Kernel 6.5 do PDV.

Processo de instalação distribuição PDV Linux:

Pré-Requisitos e Instruções:

ISO Distribuição PDV Linux kernel 6.5;
pen drive.

pen drive de instalação PDV:

O procedimento se faz inicialmente a partir da criação de um pen drive bootável.

O mesmo pode ser criado utilizando-se da ferramenta "Rufus" encontrada no endereço https://rufus.ie/pt_BR/ e para prosseguir, deve-se também possuir a imagem de instalação do PDV que se encontra na pasta da aplicação AcruxMonitor em Instaladores, ex: ...\AcruxMonitor\Instaladores\<Arquivo Instalador PDV>.

Utilizar a versão mais atual disponível do instalador TOTVS Varejo Supermercados PDV.

O processo de criação do pen drive de instalação TOTVS Varejo Supermercados PDV, quando utilizado a versão Linux kernel 6.5, fez-se por padrão utilizando-se de esquema de partição GPT devido à necessidade de correspondência para com os novos modelos de BIOS/Placa Mãe atuais e presentes no mercado.

Alguns modelos poderão aceitar o padrão de esquema de partição tanto GPT quanto MBR.

Com ambos os arquivos:

Abra o Rufus, crie o pen drive de instalação escolhendo a opção "SELECIONAR" em "Seleção de Boot" escolhendo assim a ISO de instalação do PDV e em seguida clique em "Iniciar".
Aguarde o retorno de "Status" de "PRONTO" conforme a imagem abaixo para que a criação do pen drive de instalação seja finalizada:

TOTVS Varejo Supermercados PDV > DT Homologação CPU Dell OptiPlex 7020 > image-2024-9-12_10-55-55.png

Imagem 03 - Rufus seleção ISO boot

TOTVS Varejo Supermercados PDV > DT Homologação CPU Dell OptiPlex 7020 > image-2024-9-12_10-56-29.png

Imagem 04 - Rufus status

Configurações de BIOS:

Feito o pen drive de instalação do PDV, conecte-o à máquina, ligue-a e pressione a tecla F2 para acessar a BIOS.
Em seguida, na aba lateral esquerda, navegue para "Boot Configuration". Ordene a sequência de dispositivos bootáveis de modo a deixar o pen drive criado no topo. Mantenha somente a opção com o pen drive ativada.
Ainda nesta tela, deixe as opções com as seguintes configurações:
- Enable PXE Boot Priority → OFF.
- Enable Secure Boot → OFF.
- Enable Microsoft UEFI CA → OFF.
- Secure Boot Mode → Deployed Mode.
- Enable Custom Mode → OFF.

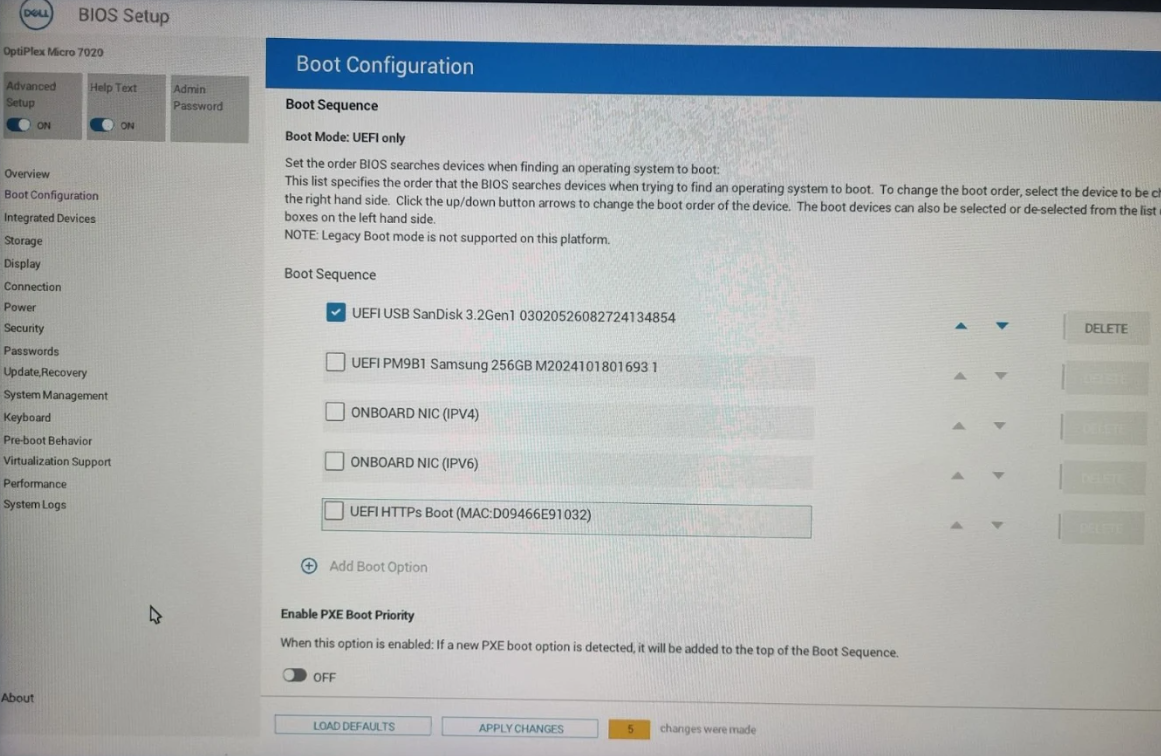

TOTVS Varejo Supermercados PDV > DT Homologação CPU Dell OptiPlex 7020 > image-2025-9-8_16-46-35.png

Imagem 05 - Configuração da sequência de boot

Displaying 20250908_104954.jpeg

Imagem 06 - Configuração do Secure Boot

Ao final, clique em APPLY CHANGES e depois em EXIT. A máquina irá reiniciar e tentar fazer boot no pen drive criado. Caso prefira ter acesso direto ao menu de boot, aperte F12 durante a inicialização da máquina.

Assim que surgir a tela "One-Time Boot Settings", selecione o pen drive criado e siga com o processo de instalação do PDV.

Instalação PDV:

Ao surgir a seguinte tela, aguarde alguns segundos.

TOTVS Varejo Supermercados PDV > DT Homologação CPU Dell OptiPlex 7020 > image-2025-9-9_14-44-11.png

Imagem 07 - Tela logo após o boot com o pen drive criado

Aguarde até que a tela de instalação do PDV seja exibida, escolha a opção Instalar;

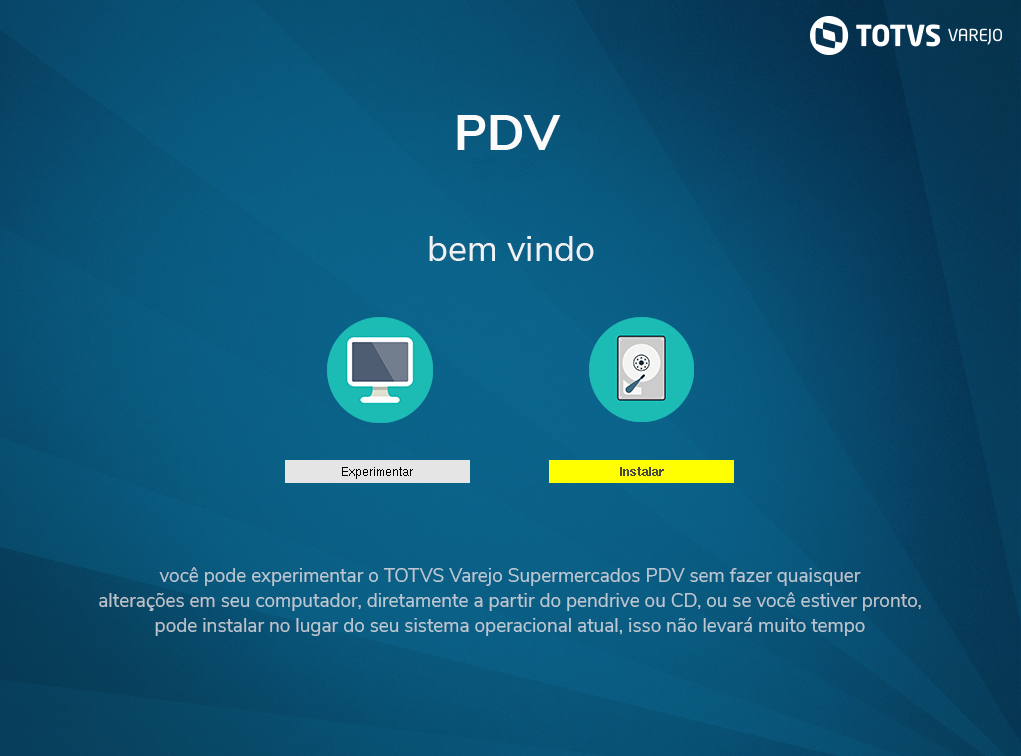

TOTVS Varejo Supermercados PDV > DT Homologação CPU Dell OptiPlex 7020 > image-2024-9-12_11-35-22.png

Imagem 08 - Instalar Distribuição PDV 6.5

Ao realizar o processo de instalação TOTVS Varejo Supermercados PDV Linux, pode haver a ocorrência de a unidade de armazenamento estar em uso quando na etapa de formatação para realização de instalação e, com isso, o status de ocupado ocorrerá.

Na ocorrência deste cenário, realize o processo de reinicialização da máquina conforme o solicitado pelo instalador e exemplificado logo abaixo:

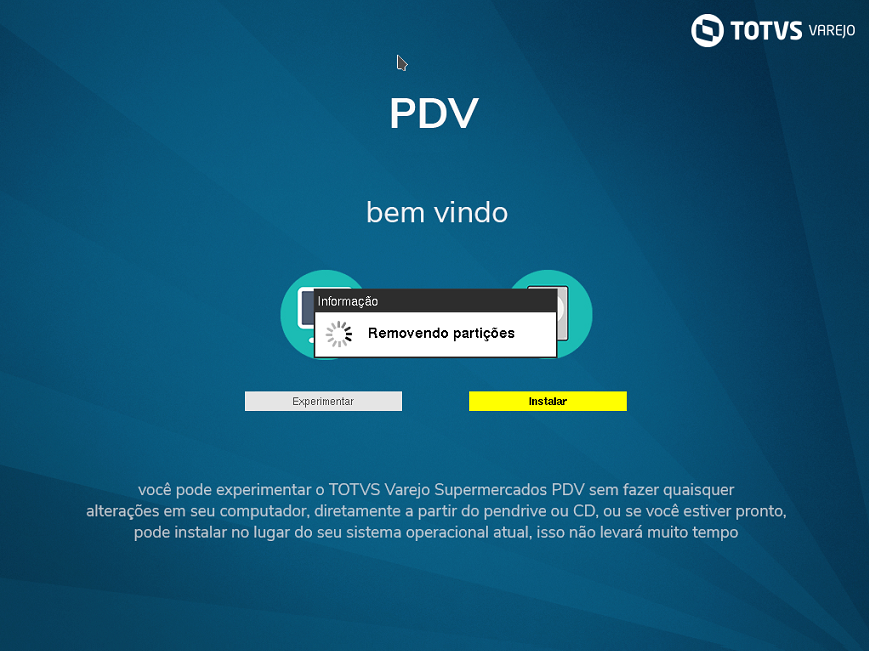

TOTVS Varejo Supermercados PDV > DT Homologação CPU Dell OptiPlex 7020 > image-2024-5-23_11-46-56.png

Imagem 09 - Removendo partições

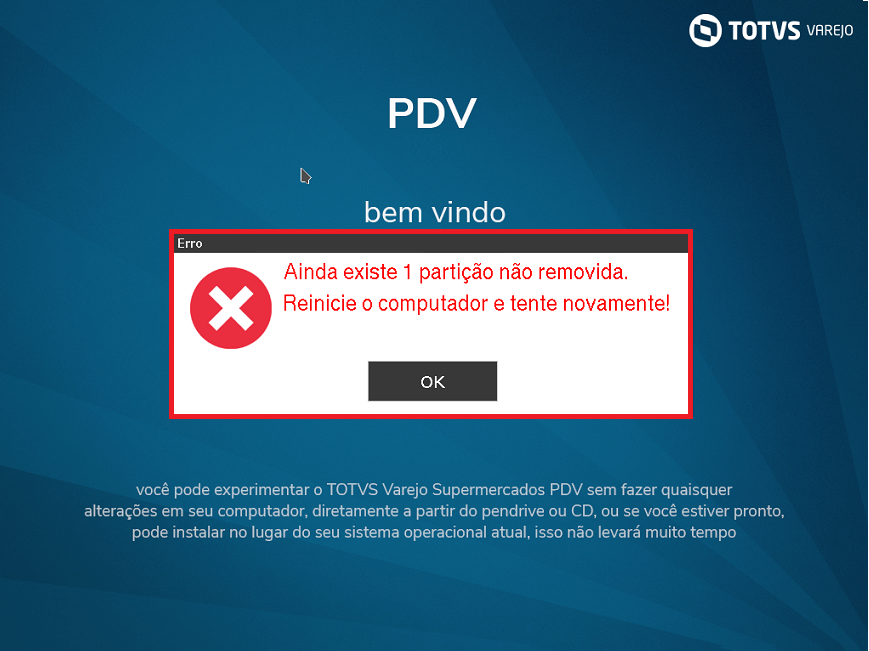

TOTVS Varejo Supermercados PDV > DT Homologação CPU Dell OptiPlex 7020 > image-2024-5-23_11-47-57.png

Imagem 10 - Mensagem de erro

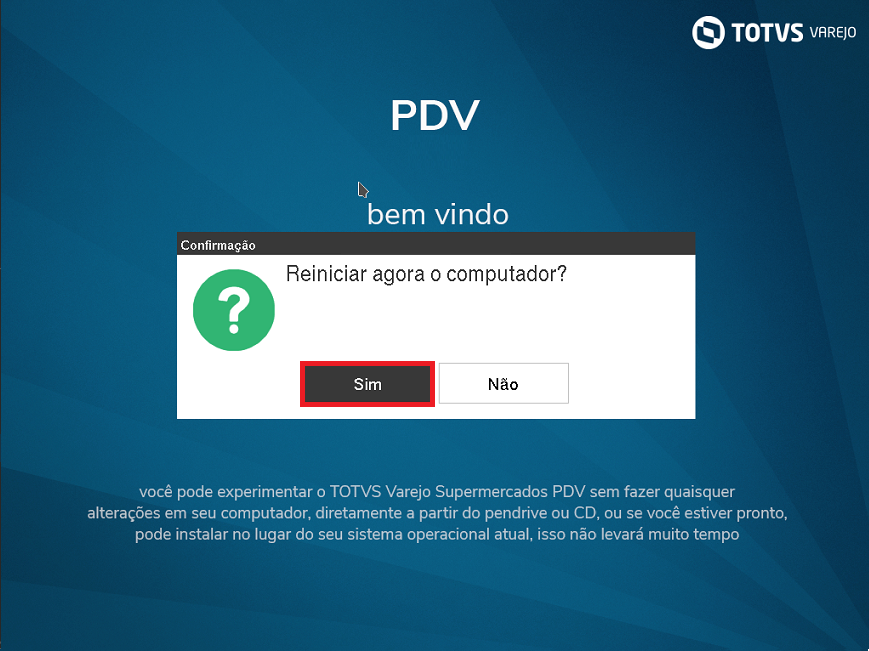

TOTVS Varejo Supermercados PDV > DT Homologação CPU Dell OptiPlex 7020 > image-2024-5-23_11-48-55.png
Imagem 11 - Confirmar reiniciar

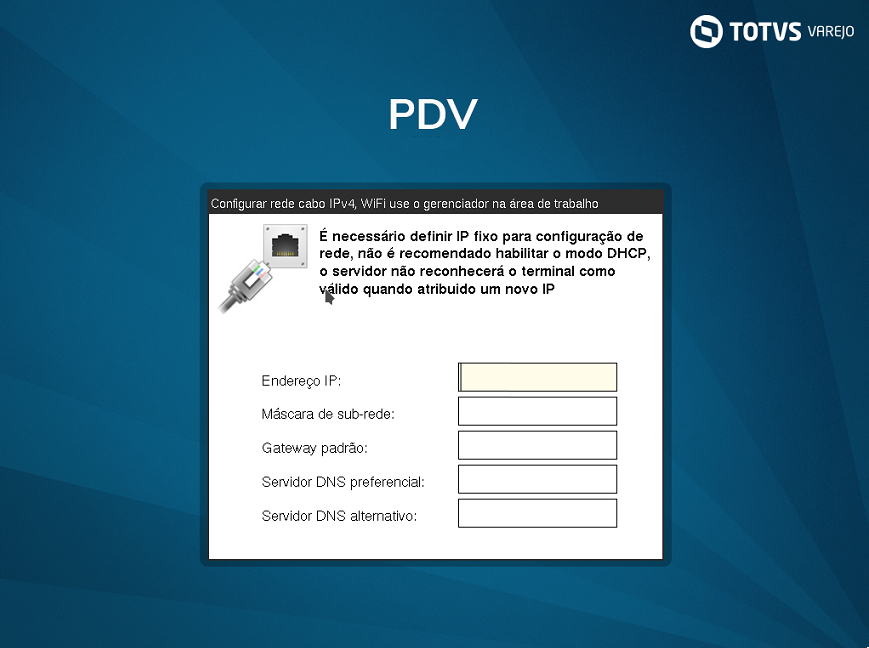

Informe as definições de rede coerentes as configurações de rede cujo PDV pertencerá;

TOTVS Varejo Supermercados PDV > DT Homologação CPU Dell OptiPlex 7020 > image-2024-5-23_11-14-42.png

Imagem 12 - Configurações de rede

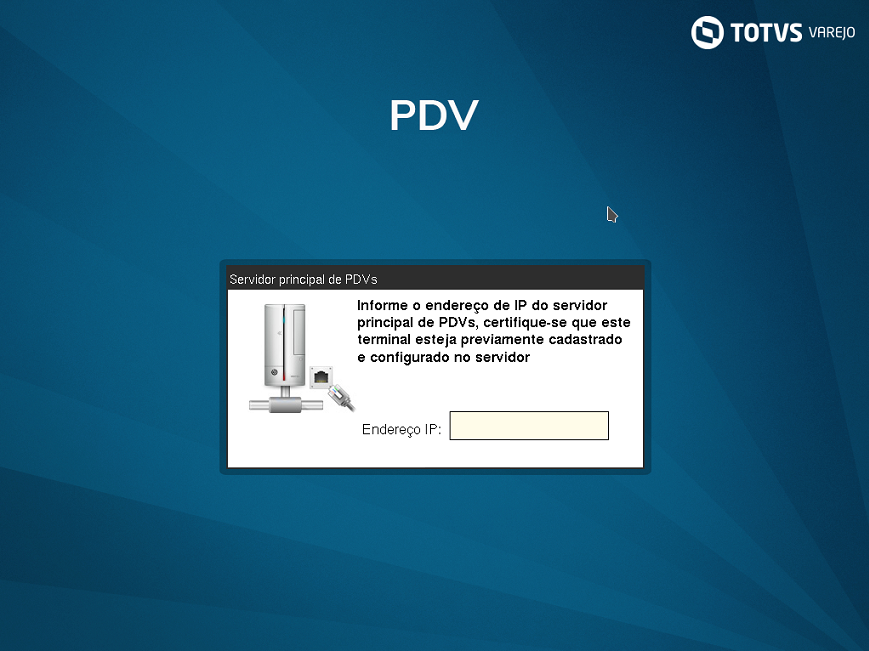

Informe o endereço de IP do terminal correspondente ao servidor de PDVs;

TOTVS Varejo Supermercados PDV > DT Homologação CPU Dell OptiPlex 7020 > image-2024-5-23_11-15-25.png

Imagem 13 - Endereço de IP Servidor de PDV's

Prossiga utilizando a tecla Enter para confirmação das configurações efetuadas, aguarde a finalização do processo de instalação do PDV e em seguida o mesmo estará apto para uso.

TOTVS Varejo Supermercados PDV > DT Homologação CPU Dell OptiPlex 7020 > image-2024-5-23_11-16-40.png

Imagem 14 - Instalação concluída

O PDV apto para uso.

Imagem 15 - Tela Inicial PDV

04. DEMAIS INFORMAÇÕES

Se estiver na versão 25.10, atualize para o service pack 25.10.001 ou superior.

05. ASSUNTOS RELACIONADOS

Não há.
