Para a funcionalidade do Monitor de Obras foram desenvolvidas páginas Web no Portal da Obra, para que o usuário possa ter um acesso mais ágil e prático da visão dos apontamentos.

É importante observar, que o monitor de obras é um painel com a finalidade de realizar um acompanhamento diário da obra, demonstrando sempre a situação da data atual, sendo assim, para garantir que os dados exibidos sejam precisos, é recomendado que se utilize o sincronismo automático do Minha Obra.

Veja mais a respeito em Guia de Uso - Minha Obra#sobre-Configuracao

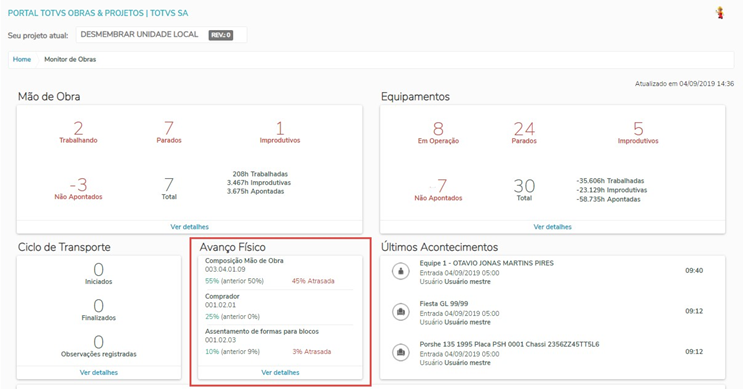

Abaixo, a tela inicial do Portal da Obra, e em vermelho a indicação de como acessar o Monitor de Obras:


    • Dashboard de Mão de Obra


    São exibidas informações atualizadas referente à situação dos funcionários por função ou por equipe.

    Visualizando por Equipe


    • Status dos Funcionários
      • Código: Exibe o código da Equipe.
      • Responsável: Exibe o nome do responsável pela Equipe.
      • Trabalhando: Total de Funcionários da equipe que se encontram trabalhando no momento, ou seja, apenas com apontamento de entrada e sem improdutividade.
      • Não Apontados: Total de Funcionários da equipe que não tiveram apontamentos até o momento.
      • Parados: Total de Funcionários da equipe que já tiveram o turno encerrado, ou seja, não estão trabalhando no momento (apontamentos de entrada e saída registrados).
      • Adicionais: Total de Funcionários da equipe que possuem o tipo de apontamento como "avulso" (Folha tarefa do tipo avulsa).
      • Improdutividade: Total de funcionários improdutivos agrupados pelo status para monitoramento definido no cadastro de Motivos de improdutividade: Normal, Alta e Crítica. Saiba mais



    • Status/Alertas

    A exibição do Status/Alertas da equipe é realizada conforme descrito abaixo:

      • Não Iniciado: Não existem funcionários trabalhando na equipe ou função;

      • Em Operação: A quantidade de Funcionários parados está entre 0% a 20%

      • Atenção: A quantidade de Funcionários parados está entre 20% a 40%;

      • Crítico: A quantidade de Funcionários parados está entre 40% a 100%.




    • Ver detalhes:
      • Ao clicar em ver detalhes será aberta uma nova tela com os detalhes dos apontamentos dos funcionários da equipe.
      • Para os apontamentos que não possuem um horário de saída será exibida a mensagem "Não informado".
      • Caso haja motivo de improdutividade, irá exibir uma mensagem escrito "Motivo" e a descrição do mesmo.
      • Última(s) atividade(s):
        • Descrição da tarefa;
        • Dados de Entrada e Saída do apontamento;
        • Observações do apontamento.




            Visualizando por Função

    • Status dos Funcionários
      • Trabalhando: Total de Funcionários da função que se encontram trabalhando no momento, ou seja, apenas com apontamento de entrada e sem improdutividade.
      • Não Apontados: Total de Funcionários da função que não tiveram apontamentos até o momento.
      • Parados: Total de Funcionários da função que já tiveram o turno encerrado, ou seja, não estão trabalhando no momento (apontamentos de entrada e saída registrados).
      • Adicionais: Total de Funcionários da função que possuem o tipo de apontamento como "avulso" (Folha tarefa do tipo avulsa).
      • Improdutividade: Total de Funcionários Improdutivos agrupados pelo status para monitoramento definido no cadastro de Motivos de improdutividade: Normal, Alta e Crítica. Saiba mais


    • Ver detalhes:
      • Ao clicar em ver detalhes será aberta uma nova tela com os detalhes dos apontamentos dos funcionários da função.
      • Para os apontamentos que não possuem um horário de saída será exibida a mensagem "Não informado".
      • Caso haja motivo de improdutividade, irá exibir uma mensagem escrito "Motivo" e a descrição do mesmo.
      • Última(s) atividades(s):
        • Descrição da tarefa;
        • Dados de Entrada e Saída do apontamento;
        • Observações do apontamento

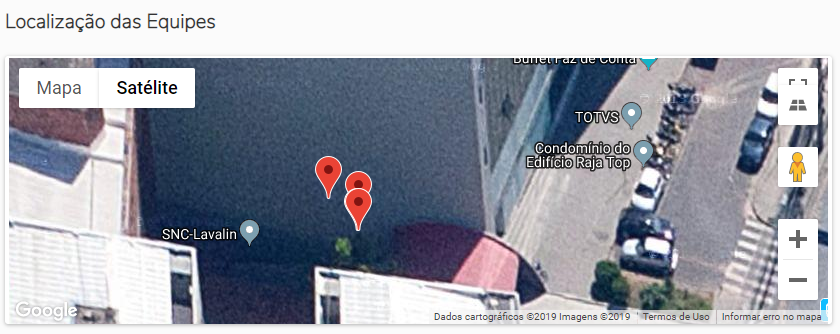

    Localização do Funcionário

    • Funcionários Ociosos: Os membros da equipe estão presentes mas com improdutividade.
    • Funcionários Presentes: Todos os membros da equipe estão trabalhando.
    • Total de Funcionários: Funcionários Presentes + Funcionários Ociosos
    • Horas apontadas: Total de horas apontadas.
    • Horas improdutivas: Total de horas apontadas como improdutivas.
    • Ver detalhes: abre a página de detalhes do monitor de mão-de-obra.

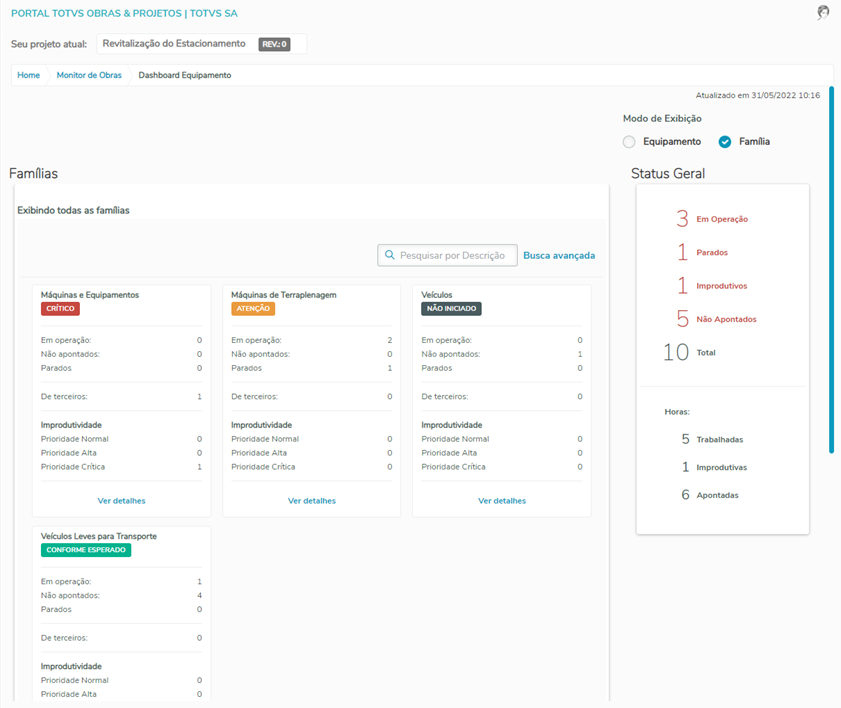

    • Dashboard Equipamentos


    São exibidas informações atualizadas referente a situação dos equipamentos ou da sua família.

    Visualizando por Família


    • Exibindo todas as famílias
      • Em Operação: Total de Equipamentos da família que se encontra com apontamento em aberto e sem Motivo de improdutividade.
      • Não Apontados: Total de  Equipamentos da família que não tiveram apontamentos até o momento.
      • Parados: Total de Equipamentos da família que tiveram apontamentos no dia porém, no momento não possui nenhum apontamento em aberto e não possui Motivo de improdutividade.
      • De Terceiros: Total de Equipamentos da família que são de Terceiros.
      • Improdutividade: Total de Equipamentos improdutivos agrupados pelo status para monitoramento, definido no cadastro de Motivos de improdutividade: Normal, Alta e Crítica. Saiba mais


    • Status/Alertas

    A exibição do Status/Alertas da família é realizada conforme descrito abaixo:

      • Não Iniciado: Todos os Equipamento da família se encontram sem apontamentos até o momento;

      • Conforme Esperado: Abaixo de 20% dos Equipamentos parados e/ou Improdutivos;

      • Atenção: Percentual de 20% a 39% dos Equipamentos parados e/ou Improdutivos;

      • Crítico: Acima de 40% dos Equipamentos parados e/ou Improdutivos ou basta 1 Equipamento com Motivo de Improdutividade crítico.

    • Ver detalhes:
      • Ao clicar em ver detalhes será aberto uma nova tela com os detalhes de apontamentos dos equipamentos da família.
      • Para os Equipamentos que não tem apontamentos no dia será exibida a mensagem "Não possui agendamentos"
      • Para os Equipamentos com Motivos de inatividade o mesmo será exibido.
      • Último(s) Acontecimento(s):
        • Descrição da tarefa;
        • Dados de Entrada e Saída do apontamento;
        • Usuário;
        • Centro de Custo;
        • Observações do apontamento.



    Visualizando por Equipamento


    • Exibindo todos equipamentos - Exibe a descrição, código e o status do equipamento.


    • Ver detalhes:
      • Ao clicar em ver detalhes será aberta uma nova tela com os detalhes de apontamentos do equipamento.
      • Último Apontamento:
        • Código do Equipamento;
        • Código e descrição da tarefa;
        • Data e hora de entrada e saída;
        • Usuário responsável  pelo apontamento;
        • Centro de custo;
        • Observações.
      • Carregar mais: permite exibir mais apontamentos realizados no mesmo dia.



    Informações Gerais

    • Status Geral - Estas informações são comuns às visualizações por equipamentos ou por suas famílias.
      • Cores: É exibida a cor de acordo com o status do equipamento ao da família, seguindo a ordem de cor para críticos, atenção, conforme esperado e não iniciado.
      • Em Operação: Todos os Equipamentos que estão operantes.
      • Equipamentos Parados: Todos os Equipamentos que tiveram apontamentos no dia porém não existe apontamento em aberto no momento e não possui Motivo de Improdutividade.
      • Improdutivos: Todos os Equipamentos que possuem apontamentos em aberto e que se encontram com motivo de improdutividade.
      • Não Apontados: Todos os Equipamentos que não tiveram apontamentos até o momento do carregamento das informações.
      • Total: Total de equipamentos associados ao Projeto.

    Horas:

      • Apontadas: Total  de horas apontadas.
      • Trabalhadas: Total de horas Trabalhadas.
      • Improdutivas: Total de horas Improdutivas.


    No Dashboard teremos duas formas de realizar buscas:

      1. Busca Simples: Esta busca será realizada no campo "Pesquisar por Descrição", e irá retornar as famílias ou equipamentos que contiverem o termo informado no campo;
      2. Busca Avançada: Nesta estão definidos filtros por inatividade, por Prioridade e Apenas Famílias com equipamentos de terceiros.


    • Localização dos Equipamentos
      • Localização geográfica dos Apontamentos realizados.

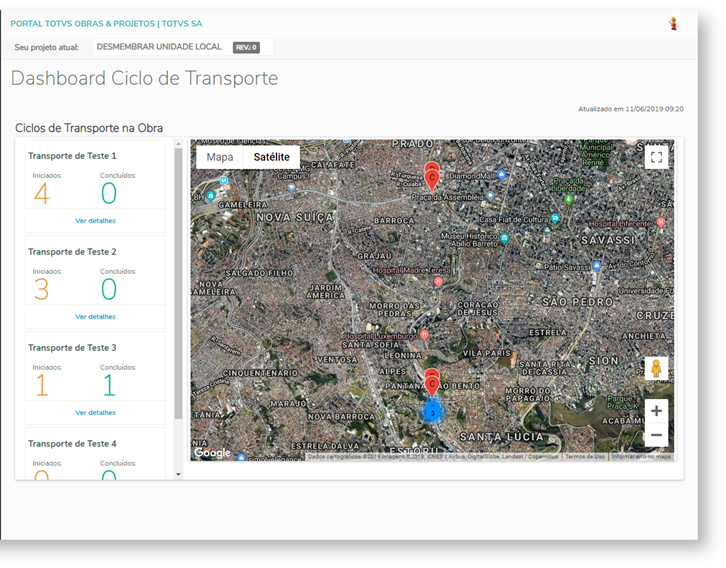

    • Ciclo de Transporte:
    • Nome do ciclo de transporte
    • Iniciados: Total de cargas em aberto realizadas no ciclo de transporte
    • Concluídos: Total de Ciclos concluídos (Carga e Descarga) realizados no ciclo

    • Status
      • Os apontamentos concluídos (Carga e Descarga) será exibido na cor Verde
      • Os apontamentos que não possuem Descarga será exibido na cor Amarela

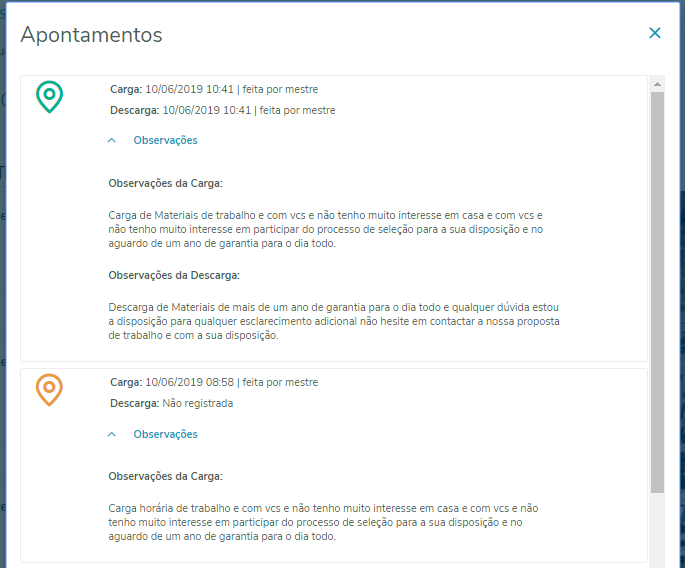

    • Ver Detalhes
      • Será exibido os detalhes dos apontamentos do ciclo
        • Carga: Data e hora em que foi realizado o apontamento inicial seguido do responsável pelo apontamento
        • Descarga: Data e hora em que foi realizado o apontamento inicial seguido do responsável pelo apontamento

    • Observações
      • Observações da Carga/Descarga: Será exibido as observações informadas no momento do apontamento de Carga ou Descarga

    • Mapa
      • No mapa serão exibidos as localizações dos apontamentos de Carga e Descarga

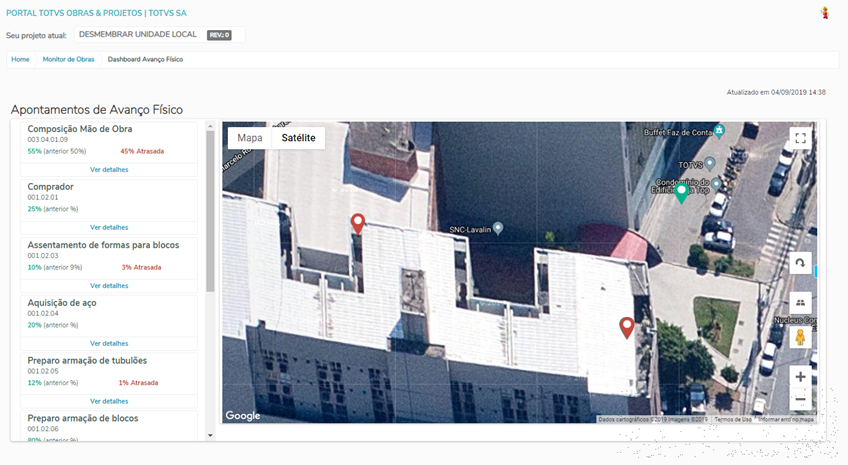

    • Avanço Físico:
      • Últimas tarefas apontadas: Exibe a lista das 3 últimas tarefas apontadas na obra com data atual.
      • Ver detalhes: abre a página de detalhes do monitor de avanço físico. Serão mostrados apenas registros de coligadas que o usuário tenha permissão.


    Em detalhes do Apontamento é exibido as Tarefas onde foram realizadas os apontamentos, assim como o Percentual apontado. É exibido também a localização geográfica no mapa de onde foram feitos os apontamentos.

    Os registros nessa tela aparecerão por ordem de data do apontamento, sendo os mais atuais listados primeiro.

    A listagem dos apontamentos, reflete a tela do RM de "Apontamentos de Avanço Físico",  onde aqui vão ser exibidos Apontamentos com status "Em validação" e "Validados". Assim como na tela do RM os apontamentos  são exibidos de 2 formas diferentes:

    Sem Folha Tarefa: Quando o projeto não esta parametrizado para utilizar Folha Tarefa. Neste caso, se existirem 2 coletores diferentes apontando na mesma tarefa, 2 registros diferentes serão gerados, cada um para o seu respectivo coletor, ou seja, na tela do monitor abaixo vão ser exibidas a mesma tarefa 2 vezes.

    Usa Folha Tarefa: Quando o projeto esta parametrizado para utilizar Folha Tarefa. Aqui existem duas possibilidades:

    • A primeira é uma ideia parecida com o Sem Folha Tarefa, onde eu tenho 2 folhas tarefas com a mesma tarefa associada, quando for feito apontamento nessas folhas, serão criados 2 registros, cada um de uma folha tarefa diferente e também será exibida a mesma tarefa 2 vezes na tela do monitor de obras abaixo.
    • A segunda é quando temos 2 coletores apontando na mesma folha tarefa, aqui somente um registro de apontamento é gerado, que vai ser sempre atualizado pelo ultimo apontamento feito na tarefa, neste caso somente 1 registro da tarefa é exibido na tela do monitor de obras abaixo. Para saber mais sobre Folha Tarefa clique aqui.

    A porcentagem em verde representa o progresso total registrado para a tarefa até o momento. Por outro lado, a porcentagem em vermelho revela o atraso na execução da tarefa. A seguir, fornecemos uma explicação detalhada sobre como esse percentual de atraso é calculado.

    Cálculo de Atraso de uma Tarefa:

    Abaixo um exemplo da formula para se calcular o Atraso:


            Percentual Atraso = (100 x (diferença em dias entre a data final da tarefa e a data atual) / (diferença em dias entre a data final e a data inicio da tarefa)) - Percentual Apontado


    Esta fórmula tem como objetivo calcular o atraso de uma tarefa com base em suas datas de início e de conclusão, em relação à data atual. Esses cálculos são úteis para avaliar o andamento de uma tarefa e identificar se ela está seguindo conforme o planejado. A porcentagem de atraso mostra se a tarefa está demorando mais do que o esperado. Essas informações podem ser valiosas para gestores de projeto e equipes no acompanhamento de prazos e no gerenciamento eficiente de projetos.

    • Caso a data atual seja maior que a data fim da tarefa a formula será a seguinte:

                      Percentual Atraso = 100 - Percentual Apontado

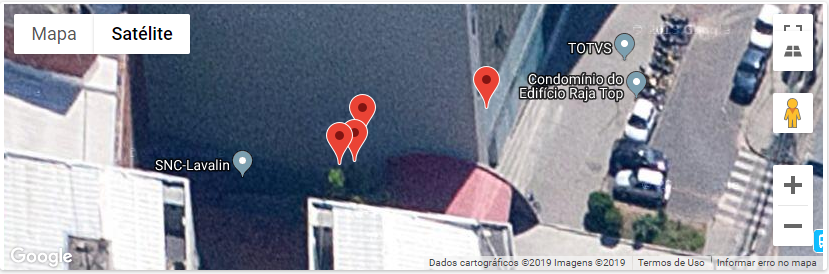

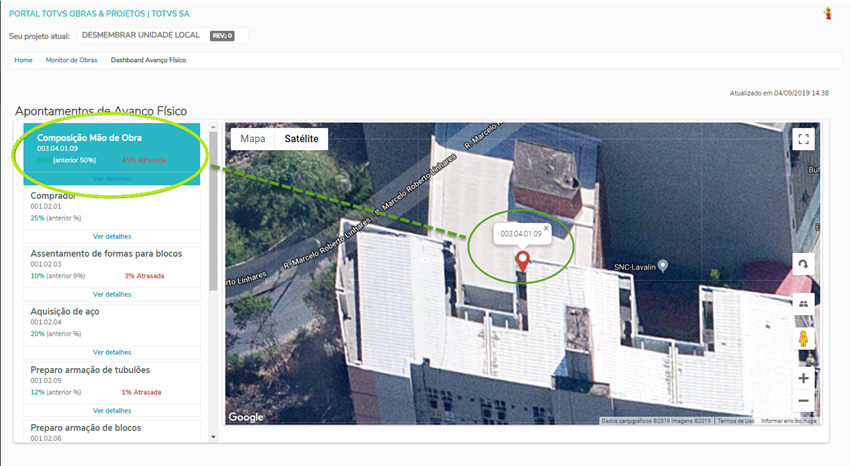

    Ao selecionar uma ou mais das Tarefas, no mapa é exibidos somente os apontamentos referentes ao selecionado.



    Nos detalhes das Tarefas é exibido:

    • Percentual Apontado;
    • Status do Apontamento;
    • Usuário da Tarefa;
    • Data do Apontamento;
    • Código da Tarefa;
    • Quantidade Planejada;
    • Folha Tarefa (Caso esteja parametrizado no projeto);
    • Status da Folha Tarefa (Caso esteja parametrizado no projeto);
    • Observações;
    • Fotos do Apontamento;


    Observação: A página do monitor de obras será atualizada automaticamente de 30 em 30 segundos.

    • Últimos acontecimentos: Mostra os últimos acontecimentos por avanço físico, mão-de-obra e equipamento.

    • Coletores:
      • Número de coletores ativos na obra.
      • Número de coletores em uso (coletores que já realizaram algum apontamento no dia) e sem apontamento na última hora.
      • Informações dos coletores sem apontamento.
