Falando de componente Anotação...

O componente Anotação serve para adicionar informações extras, comentários ou explicações no diagrama, que não impactam diretamente o fluxo ou a execução do processo, mas ajudam a esclarecer detalhes importantes para quem está vendo o processo.

Ele é um recurso poderoso para facilitar a comunicação, o entendimento e a colaboração entre equipes durante a modelagem e a análise dos processos, tornando os fluxos mais claros e documentados. Com um processo bem documentado e com informações importantes à disposição, a manutenção futura do diagrama torna-se muito mais fácil e rápida.

As principais características do componente são:

  • elemento gráfico: não interfere na lógica ou na execução do processo, é apenas um texto auxiliar;

  • ligação visual: é possível conectar a anotação a qualquer outro elemento do diagrama – como uma atividade, evento ou gateway – por meio de uma linha tracejada, indicando que o comentário está relacionado a esse componente. Além disso, pode ser posicionada livremente no diagrama para não atrapalhar a visualização dos demais componentes;

  • conteúdo livre: o texto pode ser qualquer informação útil, como explicações de regras de negócio, observações sobre o processo, instruções ou detalhes que não são formalmente parte do fluxo.

É possível utilizar o componente Anotação para:

  • explicar decisões complexas tomadas no processo;

  • destacar requisitos específicos;

  • deixar lembretes ou alertas importantes;

  • complementar informações sem modificar o fluxo;

  • facilitar o entendimento entre analistas, desenvolvedores e gestores durante a modelagem do processo.


EXEMPLO DE USO

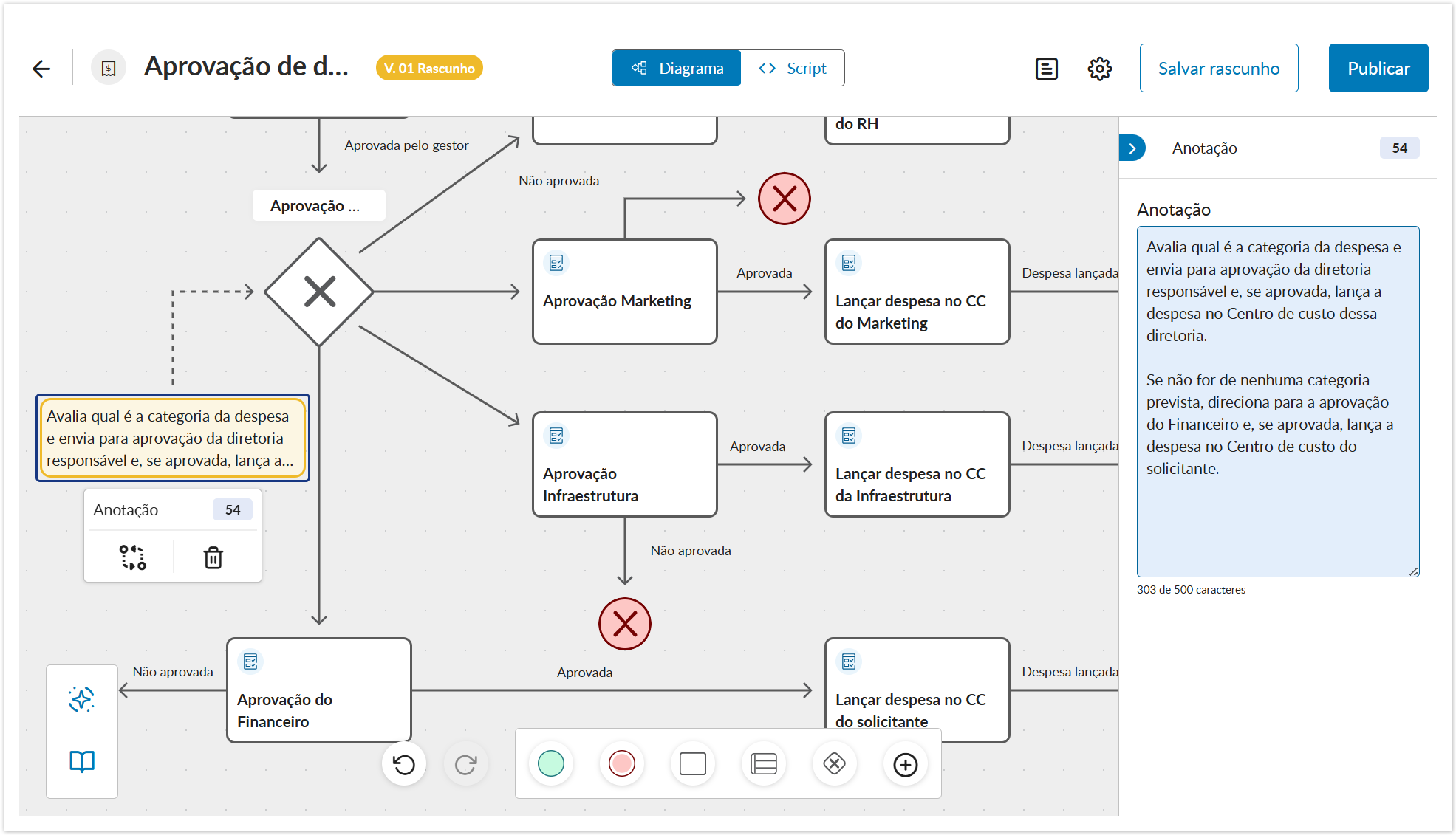

Em um processo de Aprovação de despesas, o componente Anotação pode ser utilizado para explicar o que acontece e o que é avaliado no componente Exclusivo.


Configurar componente Anotação

01. No diagrama do processo, clique no componente Anotação que deseja preencher.

A área para preencher a anotação é exibida na lateral direita.

02. Descreva a anotação desejada.

A anotação pode conter até 500 caracteres.

03. Com a anotação em foco, clique em Linha .

04. Mova o cursor do mouse até o componente ao qual a anotação será conectada.

Uma anotação pode ser conectada a mais de um componente no diagrama, ou seja, é possível conectar mais de um fluxo partindo dela para componentes distintos.

05. Clique em Salvar rascunho – localizado no lado direito da barra superior – para salvar as configurações feitas no componente Anotação.

06. Na mensagem exibida, clique em Ok, entendi.


Fique atento!

Esta documentação é válida a partir da atualização 2.0 – Voyager. Se você utiliza uma atualização anterior, ela pode conter informações diferentes das quais você vê na sua plataforma.
